摘要：本設計采用凌陽十六位單片機SPCE061A作為直流恒流源的控制、顯示和輸出電流檢測核心，實現了-2A到2A數控可調直流恒流源。系統的顯示部分采用128×64點陣式液晶顯示屏實時顯示設定電流值和實測電流值；輸出電流控制采用SPCE061A單片機的D/A口輸出模擬量；電流測量采用基本沒有溫度漂移的康錳銅電阻絲作為精密取樣電阻，利用SPCE061A的A/D輸入口進行電流檢測和監控。硬件電路恒流部分的控制端采用多個精密運算放大器OP07接成閉環反饋控制形式，受控部分采用達林頓管進行擴流、精確輸出設定電流。電源部分采用大功率變壓器供電，多級電容濾除紋波干擾；電源輸出采用三端穩壓芯片進行穩壓，并且利用大功率達林頓管進行擴流以滿足后級功率需求。
關鍵字：SPCE061A 恒流源
一、方案論證
如題目要求，系統主要由控制器模塊、電源模塊、電流源模塊、負載模塊及鍵盤顯示模塊構成，下面分別論證這幾個模塊的選擇。
1、控制模塊的選擇方案
方案一：采用AT89C51單片機進行控制。本設計需要使用的軟件資源比較簡單，只需要完成數控部分、鍵盤輸入以及顯示輸出功能。采用AT89C51進行控制比較簡單，但是51單片機資源有限，控制輸入輸出，需要外接8279之類的芯片進行I/O擴展。
方案二：采用SPCE061A單片機進行控制。SPCE061A凌陽單片機具有強大功能的16位微控制器，它內部集成7路10位ADC和2通道10位DAC，可以直接用于電流測量時的數據采集，以及數字控制輸出；I/O口資源豐富，可以直接完成對鍵盤輸入和顯示輸出的控制；存儲空間大，能配合LCD液晶顯示的字模數據存儲。采用SPCE061A單片機，能將相當一部分外圍器件結合到一起，使用方便，抗干擾性能提高。
鑒于上面分析，本設計采用方案二。
2、電源模塊的選擇方案
由于該題要求輸出最大電流達2A，輸出最大電壓達到10V，且紋波電流要求很小，因此對電源的要求比較高，尤其體現在電源的功率和紋波電壓的要求。
方案一：采用全橋整流加電容濾波電路
該電源為正負對稱輸出，實際輸出電壓為正負20V左右，100nF、1.0uF用于濾除電源中的高頻交流成分。為了滿足大電流要求，后級濾波電容選用了10000uF。
這種電路廣泛應用于一些要求不太高的電流直流電源中，其驅動能力和后級的濾波電容有關，該電路顯著的特點就是能夠比較好的滿足電流的瞬態相應，而如果負載要求持續的大電流輸出，該電路將無能為力。
方案二：采用三端穩壓集成電路
一般的三端穩壓集成塊穩壓效果較好，但難以達到2A以上的大電流輸出，為了滿足本題需要可以采用多塊穩壓集成塊并聯的方式來擴流。這種電路理論上輸出電流能力為各塊集成塊輸出最大電流的和。要達到比較好的穩壓效果，要求并聯的各穩壓塊參數盡量接近。在應用中發現，當電流接近理論值時，穩壓效果急劇變差，這是由于器件的不一致性所造成的。因此，要取得好的穩壓效果，理論輸出最大電流值要大于所需電流值，這必然造成器件的浪費，且器件的選擇還必須參數盡量接近。
方案三：采用三端穩壓集成電路外接擴流管

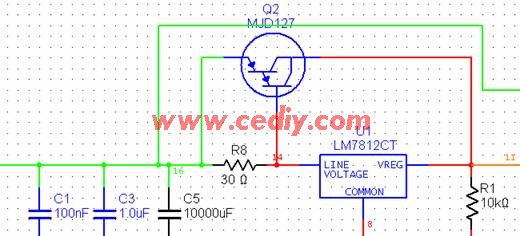

這種電路既利用了穩壓集成塊優秀的穩壓性能，又能夠有一定的電流輸出，在一些高精度的線性穩壓電源中被廣泛采用，其基本電路圖如圖1.1所示。采用三端穩壓集成電路LM7812驅動達林頓管TIP127，該管最大集電極電流為8A，仿真時當電流為3A左右時，紋波電壓僅為幾十uV，有著非常優異的性能。
鑒于上面分析，本設計采用方案三。
3、電流源模塊的選擇方案
方案一：由晶體管構成鏡像恒流源
該電路的缺點之一在于電流的測量精度受到兩個晶體管的匹配程度影響，其中涉及到比較復雜的工藝參數。另一缺點在于，集電極最大輸出電流約為幾百毫安，而題目要求輸出電流為200～2000mA，因此由晶體管構成的恒流源不適合采用。
方案二：由運算放大器構成恒流電路
運算放大器構成的恒流電路擺脫了晶體管恒流電路受限于工藝參數的缺點。但是只由運放構成的恒流電路，輸出電流同樣只能達到幾十毫安，遠遠不能滿足設計要求，因此必須加上擴流電路。
方案三：由運算放大器加上擴流管構成恒流電路
采用運算放大器加上擴流管構成恒流電路，既能利用運算放大器準確的特性，輸出又能達到要求。采用高精度運算放大器OP07，更能增加其準確的性能；采用達林頓管TP127進行擴流，具有很大的擴流能力，兩者結合，可以實現比較精確的恒流電路。
鑒于上面分析，本設計采用方案三。
4、電流取樣電阻的選擇方案
產生電流可以采用在電阻兩端加電壓的方法，測量電流一般采用的方法是測量電流流經電阻兩端的電壓進行間接計算得到的。因此在產生電流或者測量電流值時，取樣電阻的選擇非常重要。
方案一：采用普通電阻。
在電流比較小的情況下，普通的1/4W或者1/8W的電阻可以被用作電流測量，但是本題需要測量的是電流源的輸出電流，最大需要達到2A。因此即使是比較小的電阻，如1Ω電阻，通過2A電流時功率也已經達到4W，大大超過普通電阻的額定功率，電阻將被燒斷。因此在本系統中，測量電流的取樣電阻不能使用普通電阻。
方案二：采用大功率電阻。
為了滿足流過大電流的要求，可以采用大功率電阻，如1Ω/10W的電阻，通過2A電流時一定不會被燒斷。但是此時流過的大電流將會使電阻大量發熱，導致電阻溫度急劇上升。一般的大功率電阻在溫度很高時，將產生比較嚴重的阻值溫度漂移。在產生電流的情況下，由于電壓值與實際的電流值并非一一對應，將產生錯誤的電流；在測量電流的情況下，測量電流也會隨著阻值的溫度漂移而產生嚴重的變化，將產生很大的測量誤差。因此用于這些情況下的取樣電阻也不能使用溫度漂移嚴重的普通大功率電阻。
方案三：采用康錳銅電阻絲。
康錳銅電阻絲是電流測量中很常用取樣電阻，其特點在于溫度漂移量非常小。經過測試，在1Ω的康錳銅電阻絲上通過約2A電流，由于產生的熱量引起的升溫，只會引起0.02Ω左右的阻值變化，對電流的穩定起了很重要的作用。另一方面，1Ω的康錳銅電阻絲約長1m，由于和外界接觸面積大，即使通過大電流也能很快的散熱，進一步的減小溫度漂移帶來的影響。
鑒于上面分析，本設計采用方案三。
5、顯示模塊的選擇方案
方案一：采用LED數碼管顯示。由于要求顯示設定值和測量值，需要顯示的值比較多。采用LED數碼管需要用動態掃描，占用資源比較多。整個顯示界面顯得不太友好。
方案二：采用LCD液晶顯示器顯示。采用128×64點陣LCD液晶顯示，可視面積大，畫面效果好，抗干擾能力強，調用方便簡單，而且可以節省了軟件中斷資源。其缺點在于顯示內容需要存儲字模信息，需要一定存儲空間。由于作為控制器的單片機SPCE061A有32K字的Flash，有足夠的存儲空間，存儲字模數據綽綽有余。
鑒于上面分析，本設計采用方案三。
二、詳細軟硬件設計
根據題目要求和以上論證，本設計的系統框圖如圖2.1所示，主控制器與各外圍模塊的硬件連接圖如圖2.2所示。
系統工作過程如下：自制電源為電源電路，提供給各模塊；SPCE061A單片機通過檢測鍵盤輸入，經過運算相應改變10位DAC的輸出值，控制電流源電路輸出的電流值；電流源輸出經過負載取出電壓值，由SPCE061A單片機的10位ADC進行采樣測量；最后通過LCD液晶顯示出設定值和測量值。
1、硬件設計
本系統的硬件部分主要包括三大部分：恒流源電路、電流測量電路和單片機控制電路。恒流源電路包括電源電路、恒流源電路以及SPCE061A單片機10位DAC的輸出電路。電流測量電路包括電壓采樣電路和SPCE061A單片機10位ADC輸入前的電平轉換電路。單片機控制電路包括SPCE061A單片機、鍵盤電路和顯示電路。下面詳細介紹各個單元電路的設計。
（1）電源電路的硬件設計

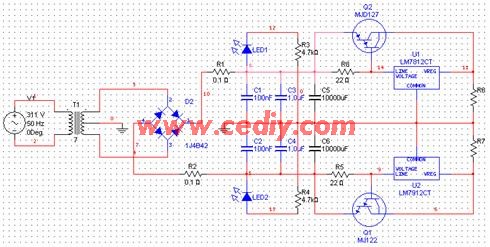

在本系統中，要求輸出2A的大電流，而且對紋波的要求很高，電源部分的電路圖如圖2.3所示。50Hz交流220V電壓經過變壓器，輸出約±20V交流電壓，經過全橋進行整流，通過電容濾波，100nF、1.0uF用于濾除電源中的高頻交流成分。采用三端穩壓集成電路LM7812驅動達林頓管TIP127，使電源輸出電流能達到2A以上，以滿足電流源的需要。

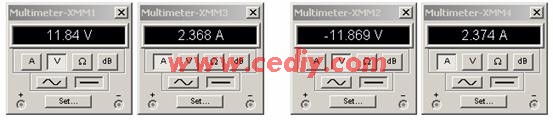

利用Multisim 8對圖2.1電源電路進行仿真。當正負兩路電源輸出負載為5Ω時，分別用虛擬萬用表測量正負兩路電源的輸出電壓（即圖2.3的節點11和節點6），以及通過負載的電流，得到結果如2.4所示。正端電源輸出電壓為11.84V，流經負載電流為2.368A；負端電源輸出電壓為-11.869V，流經負載電流為2.374A。正負兩路輸出功率均能達到20W，滿足電流源最大電流2A，最高電壓10V的輸出功率要求。
�。�2）數控電路的設計

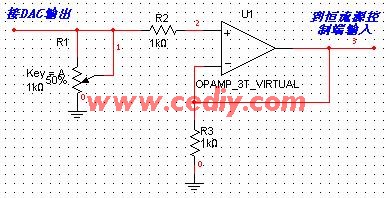

數控部分主要利用SPCE061A單片機的10位DAC實現。SACE061A的DAC是電流型DAC，需要對地接電阻以得到電壓控制量。對地接電位器，調節得到0～2V電壓。分別線性對應成-2A～2A的電流。再經過一個電壓跟隨器進行隔離，取出控制恒流源的控制電壓值。該部分電路如圖2.5所示。
�。�3）恒流源電路的設計

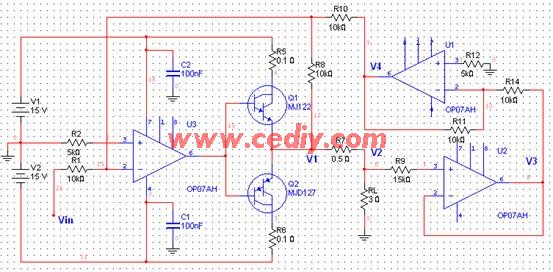

恒流源電路如圖2.6所示。其中，運算放大器U3是一個反相加法器，一路輸入為控制信號V1，另一路輸入為運放U1的輸出反饋，R8是U3的反饋電阻。針對運算放大器輸出電流小的不足，該電路加了擴流電路。采用達林頓管TIP122和TIP127組成推挽式電路，兩管輪流導通。U2是電壓跟隨器，輸入阻抗高，基本沒有分流，因此流經R2的電流全部流入負載RL。U1是反相放大器，取R14＝R11時，放大倍數為-1，即構成反相器。
若U3的輸入電壓為Vin，根據疊加原理，有
由U2的電壓跟隨特性和U1的反相特性，有
代入得到
即流經R7的電流完全由輸入控制電壓Vin決定
由于U2的輸入端不取電流，流經負載RL的電流完全由輸入控制電壓Vin決定，實現了壓控直流電流源的功能。
由于R7中流過的電流就是恒流源的輸出電流，按照題目要求，輸出的直流電流需要達到2A，這里采用康錳銅電阻絲作為電阻R7。
�。�4）電流測量采樣電路的設計
如前所述，恒流源的輸出電流值完全由圖2.6中的康錳銅電阻絲R7決定的，可以通過測量康錳銅電阻絲的兩端電壓來測量恒流源的輸出電流。

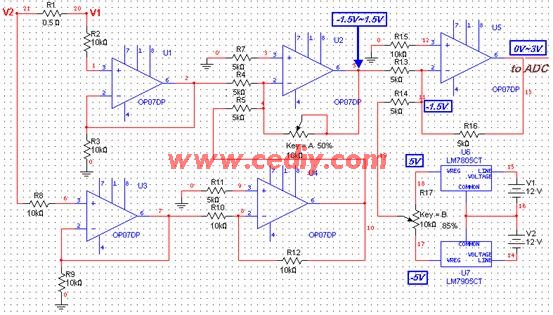

圖2.7完成的是對康錳銅電阻絲兩端電壓的提取和轉換功能。圖中R1即為康錳銅電阻絲。V1為正電流流入點，V2為正電流流出點。U1和U3兩個運算放大器作為電壓跟隨器，分別提取出V1和V2兩點的電壓值，由于電壓跟隨器輸入阻抗很高，基本不取電流，因此不會影響恒流源的輸出值。電壓V2經過U3的同相跟隨和U4的反相，得到的電壓值為-V2。V1和-V2兩路電壓接入反相加法器U2，輸出電壓為
由于恒流源的輸出電流范圍為±2A，V1-V2的差值是正負對稱的，因此通過調整電位器Rf的值，可以將反相加法器的輸出固定在-1.5V～1.5V，作為反相加法器U5的一個輸入端；從電源電路引出的±12V直流信號分別通過LM7805和LM7905，將電壓穩定在±5V，然后通過電位器取出-1.5V直流電平，作為反相加法器的另外一個輸入端。則U5的輸出電壓范圍為0～3V，將該電平輸入到SPCE061A單片機的ADC輸入，則通過V1-V2和0～3V以及A/D的數字采樣之間的線性對應關系，就可以通過單片機測量出V1-V2的電壓值，從而計算出恒流源的輸出電流。
圖 2.7 電流測量采樣及電平轉換電路
�。�5）鍵盤電路的設計
在本系統中，鍵盤主要用于設定電流源的輸出電流值。為了操作更方便，采用了1×8按鍵，連接到SPCE061A單片機IOA的高8位，采用直接檢測電平的方法檢測按鍵。其中使用了5個按鍵，按鍵面板如圖2.8所示。設定鍵用于正常狀態和設定狀態之間的切換。左右鍵用于設定狀態下，設定位置的選擇；上下鍵用于改變?cè)O(shè)定位的值。調節范圍為0～2A，步進1mA。
圖2.8 鍵盤面板圖
�。�6）顯示電路的設計
本系統采用128×64 LCD液晶點陣顯示。8位數據線分別連接到SPCE061A的IOB高8位，并且利用IOB3～I(xiàn)OB7作為控制線。正常狀態下顯示面板圖如圖2.9所示。
當設定電流和負載電阻的配合使負載兩端電壓值超過題目要求的10V最大電壓時，將會輸出警告信息，此時顯示面板輸出圖如圖2.10所示。
圖2.9 正常狀態下顯示面板圖 圖 2.10 報警狀態下顯示面板圖
2、軟件設計
（1）主程序流程圖
軟件的主程序流程如圖2.11所示。主程序不斷檢測是否有按鍵輸入，如果有按鍵，則進行相應的鍵值處理，根據按鍵改變?cè)O(shè)定的電流值，實現數控輸入。再根據設定值，對應改變顯示內容和DAC輸出的控制電壓。當設定電流值為正的時候，通過SPCE061A的I/O口控制兩個模擬開關的導通與截止。
圖 2.11 主程序流程圖
�。�2）中斷服務函數流程
中斷服務函數主要處理測量電流時的采集數據，每0.5s進行一次電壓的A/D采集，根據采集得到的電壓換算成被測電流值，并且顯示相應的數據。另外，為了使改變電流設定值的時候界面顯得更加友好，在被修改的一位上加上閃爍功能，因此每隔0.5s改變一次標志位的值。中斷服務函數流程如圖2.12所示。
圖 2.12 中斷服務函數流程
三、測試說明
1、測試儀器
電路測試中使用的儀器設備及其用途如表3.1所示。
表3.1 電源部分測試使用的儀器設備
序號
儀器名稱及型號
數量
用途
1
VC9806+四位半數字萬用表
1
測量負載電流
2
DT9205三位半數字萬用表
1
測量電源輸出電壓
3
V-212 20MHz示波器
1
觀察電源輸出紋波電壓
4
DA-16晶體管毫伏表
1
測量電源輸出紋波電壓有效值
