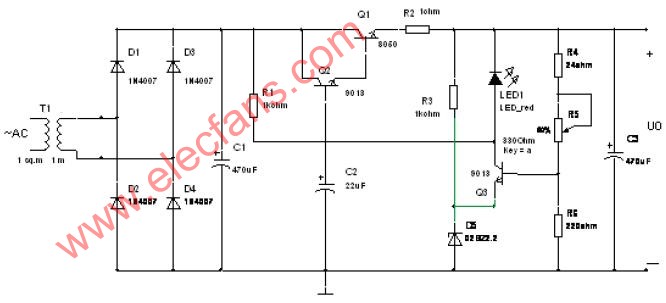

串聯型直流穩壓電源電原理圖
串聯型直流穩壓電源工作原理：
圖示串聯型穩壓電路，除了變壓、整流、濾波外，穩壓部分一般有四個環節：調整環節、
基準電壓、比較放大器和取樣電路。
當電網電壓或負載變動引起輸出電壓V0變化時，取樣電路將輸出電壓V0的一部分饋送回
比較放大器和基準電壓進行比較，產生的誤差電壓經放大后去控制調整管的基極電流，自
動地改變調整管集—射極間的電壓，補償V0的變化，從而維持輸出電壓基本不變。
串聯穩壓電路的安裝、焊接與調試
1、.元件的安裝與焊接
（1）元器件的檢測：在安裝前應對元件的好壞進行檢查，防止已損壞的元件被安裝。
要求：二極管：正向電阻、極性標志是否正確。
三極管：判斷極性及類型，8050，9013為NPN 管，8550 為PNP管，HFE 大于50。
電解電容：是否漏電，極性是否正確。
電阻：阻值是否合格。
發光二極管：極性及好壞
插頭及軟線：接線是否可靠。
變壓器：繞組有無斷、短路，電壓是否正確。
（2）根據元器件封裝畫好裝配圖。
（3）按裝配圖正確安裝各元器件，裝配工藝見附錄
在印制板上安裝元件時，一般應注意如下幾點：
(1) 元件引腳若有氧化膜，則應除去氧化膜，并進行搪錫處理。
(2) 安裝時，要確保元件的極性正確，如二極管的正、負板、三極管的e、b、c 極，電
解電容的正、負極。
(3) 元件外形的標注字（如型號、規格、數值）應放在看得見的一面。
(4) 同一種元件的高度應當盡量一致。
(5) 安裝時，應先安裝小元件（如電阻），然后安裝中型元件，最后安裝大型元件，這樣便
于安裝操作。
(6) 在空間允許時，功率元件的引腳應盡量留得長一些，以便有利于散熱。
在進行焊接操作時要注意安全，焊接時間，送錫方法，烙鐵頭處理，用松香的道理和方法，
防止虛焊的措施等。
2.串聯型穩壓電路的調試
(1)通電前的檢查。電路安裝完畢后，應先對照電路圖按順序檢查一遍，一般地：
①檢查每個元件的規格型號、數值、安裝位置管腳接線是否正確。著重檢查電源線，變壓
器連線，是否正確可靠，
②檢查每個焊點是否有漏焊、假焊和搭錫現象，線頭和焊錫等雜物是否殘留在印制電路板
上。
③檢查調試所用儀器儀表是否正常，清理好測試場地和臺面，以便做進一步的調試。
（2）靜態調試
通電檢測后，不要急于測試，先要用眼看、用鼻聞，觀察有無異�，F(xiàn)象，如果出現元器件
冒煙，有焦味等異�，F(xiàn)象，要及時中斷通電，等排除故障后再行通電檢測。
①負載RL開路負載。
②調節電位器R5，使V0=6v,測量各三極管的Q 點，

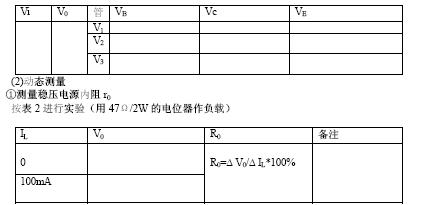

填表1
②負載能力：用一個47Ω/2W的電位器作負載，接到直流輸出電壓端，串接萬用表500mA
檔，調節電位器使輸出電流為額定值150 mA，用連接線替下萬用表，測此時輸出電壓（注
意換成電壓檔）。與空載時作比較，下降應小于0.3V。
（３）過載保護
①將萬用表DC500mA串入電源負載回路，逐漸減小電位器阻值， LED 發光二極管逐漸變
亮，電流逐漸增大到一定數（<500mA）后不再增大（保護電路起作用）。當增大阻值后發光二極管熄來，恢復正常供電。（注意維持時間應短，不超過５秒，以免電位器燒壞。）
四、思考題
1.元器件性能測試方面
(1) 如何用萬用表來檢測二極管的正負極，并應注意什么問題？
(2) 從哪些方面可以分別硅Si 二極管和鍺Ge 二極管？
(3) 一個1.5V 的干電池，以正向接法直接接到一個二極管的兩端，會出現什么問題?
(4)用萬用表測二極管的正向電阻時，不同的電阻檔為什么讀數不同
(5) 如何用萬用表來判斷三極管的基極和類型？表述判斷根據。
(6)如何用萬用表來確定三極管的集電極和發射極(已知三極管類型)？表述判斷根據
(7) 電阻器上的色環有哪些顏色，它的含義是什么
(8)如何用萬用表來檢驗電容器的好壞？
(8)如何用萬用表來判別電解電容的正負極？
(8)安裝電解電容時應注意什么問題？
2.儀器儀表使用方面
(1) 萬用表在測量電阻時應如何操作？要注意什么問題？
(2) 測量結束，萬用表的擋位應放在什么位置上？
(3) 用萬用表測電阻和測電壓、電流時，它們的讀數有什么不同？
(4) 萬用表的測試棒(紅與黑)插法應如何？在測量直流電流時，接法如何？測量直流電壓
時，接法如何？旋在電阻檔上，兩棒各帶什么極性？
(5) 萬用表上的兩個調零器的作用有何區別？
3、半導體器件基礎知識方面
（1）半導體的型號是如何命名的？美、日和歐洲三極管型號中字母或數字含義有何特點？
（2）什么是整流二極管，有哪些主要參數？
（3）什么是穩壓二極管，有哪些主要參數？
（4）什么是發光二極管，有哪些主要參數？
（5）發光二極管的限流電阻的估算。
4、電路原理知識方面
（1）串聯型穩壓電源的組成框圖和原理。
（2）理論計算本實訓：串聯型穩壓電路的輸出電壓調節范圍。
（3）本實訓穩壓電路中發光二極管的作用是什么？簡述過載保護的原理。
（4）整流二極管的選擇原則？濾波電容的選擇原則？
5、選擇判斷題：
5.1、判斷下列說法是否正確，用“√”“×”表示判斷結果填入空內。
（1） 直流電源是一種將正弦信號轉換為直流信號的波形變換電路。（ ）
（2） 直流電源是一種能量轉換電路，它將交流能量轉換為直流能量。（ ）
（3）在變壓器副邊電壓和負載電阻相同的情況下，橋式整流電路的輸出電流是半波整流電
路輸出電流的2倍。（ ）
因此，它們的整流管的平均電流比值為2:1。（ ）
（4）若U2為電源變壓器副邊電壓的有效值，則半波整流電容濾波電路和全波整流電容濾波
電路在空載時的輸出電壓均為2U2。（ ）
（5）當輸入電壓UI和負載電流IL變化時，穩壓電路的輸出電壓是絕對不變的。（ ）
5.2 判斷下列說法是否正確，用“√”或“×”表示判斷結果填入空內。
（1）整流電路可將正弦電壓變?yōu)槊}動的直流電壓。（）（2）電容濾波電路適用于小負載電流，而電感濾波電路適用于大負載電流。（）
（3）在單相橋式整流電容濾波電路中，若有一只整流管斷開，輸出電壓平均值變?yōu)樵瓉淼?br style="padding: 0px; margin: 0px auto;" />
一半。（ ）
5.3 判斷下列說法是否正確，用“√”或“×”表示判斷結果填入空內。
（1）對于理想的穩壓電路，△UO/△UI＝0，Ro＝0。（）
（2）線性直流電源中的調整管工作在放大狀態。（）
（3）因?yàn)榇?lián)型穩壓電路中引入了深度負反饋，因此也可能產生自激振蕩。（）
（4）在穩壓管穩壓電路中，穩壓管的最大穩定電流必須大于最大負載電流；（）
而且，其最大穩定電流與最小穩定電流之差應大于負載電流的變化范圍。（）
5.4 選擇合適答案填入空內。
（1）整流的目的是 （ ）。
A. 將交流變?yōu)橹绷?B. 將高頻變?yōu)榈皖l C. 將正弦波變?yōu)榉讲?br style="padding: 0px; margin: 0px auto;" />
（2）在單相橋式整流電路中，若有一只整流管接反，則（ ）。
A. 輸出電壓約為2UD B. 變?yōu)榘氩ㄖ绷?C. 整流管將因電流過大而燒壞
（3）直流穩壓電源中濾波電路的目的是 （ ）。
A. 將交流變?yōu)橹绷?B. 將高頻變?yōu)榈皖l C. 將交、直流混合量中的交流成
分濾掉
（4）濾波電路應選用（ ）。
A. 高通濾波電路 B. 低通濾波電路 C. 帶通濾波電路
5.5 選擇合適答案填入空內。
（1）若要組成輸出電壓可調、最大輸出電流為3A的直流穩壓電源，則應采用（ ） 。
A. 電容濾波穩壓管穩壓電路 B. 電感濾波穩壓管穩壓電路
C. 電容濾波串聯型穩壓電路 D. 電感濾波串聯型穩壓電路
（2）串聯型穩壓電路中的放大環節所放大的對象是（ ）。
A. 基準電壓 B. 采樣電壓 C. 基準電壓與采樣電壓之差
串聯型穩壓電源器件清單
序號 品名 型號規格 數量 配件圖號
1 二極管 1N4007 4 D1、 D2、 D3、 D4
2 發光二極管 紅色 1 LED1
3 電阻 1K 2 R1 R3
4 電阻 1 1 R2
5 電阻 24 1 R4
6 電阻 220 1 R6
7 微調電位器 330 1 R5
8 電容 470u F /16V 2 C1、C3
9 電容 22uF/16V 1 C2
10 三極管 8050 1 Q1
11 三極管 9013 2 Q2、Q3
12 穩壓管 (2.2V) 1 D5
13 變壓器 220V/12V 1 T1
14 電源插頭 1
15 多功能板 1
